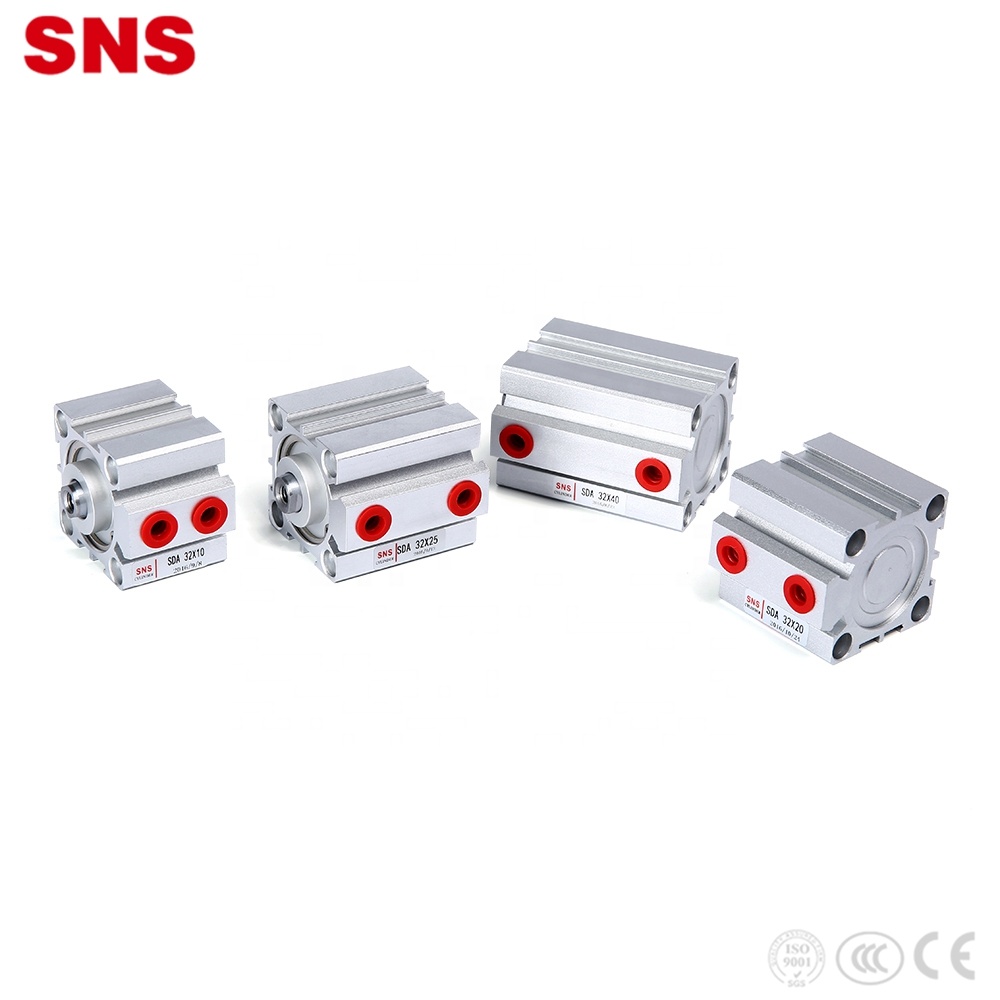

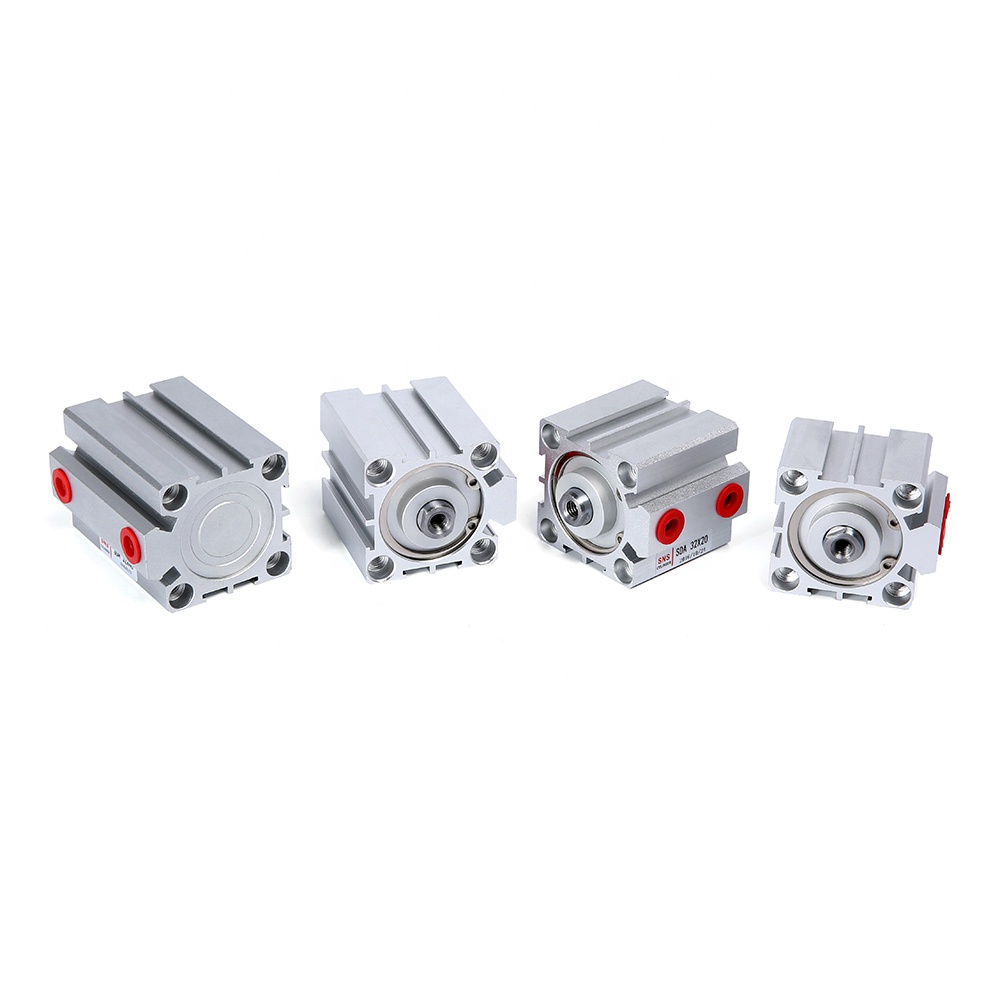

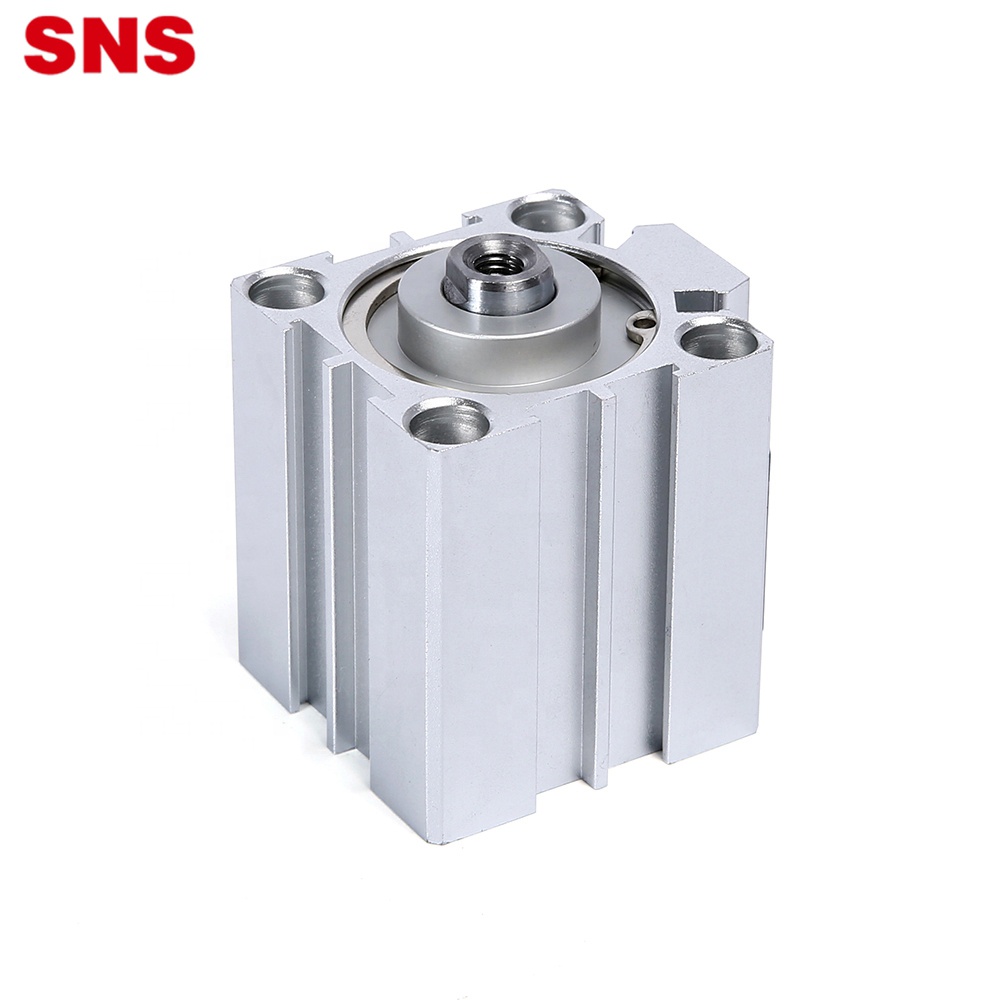

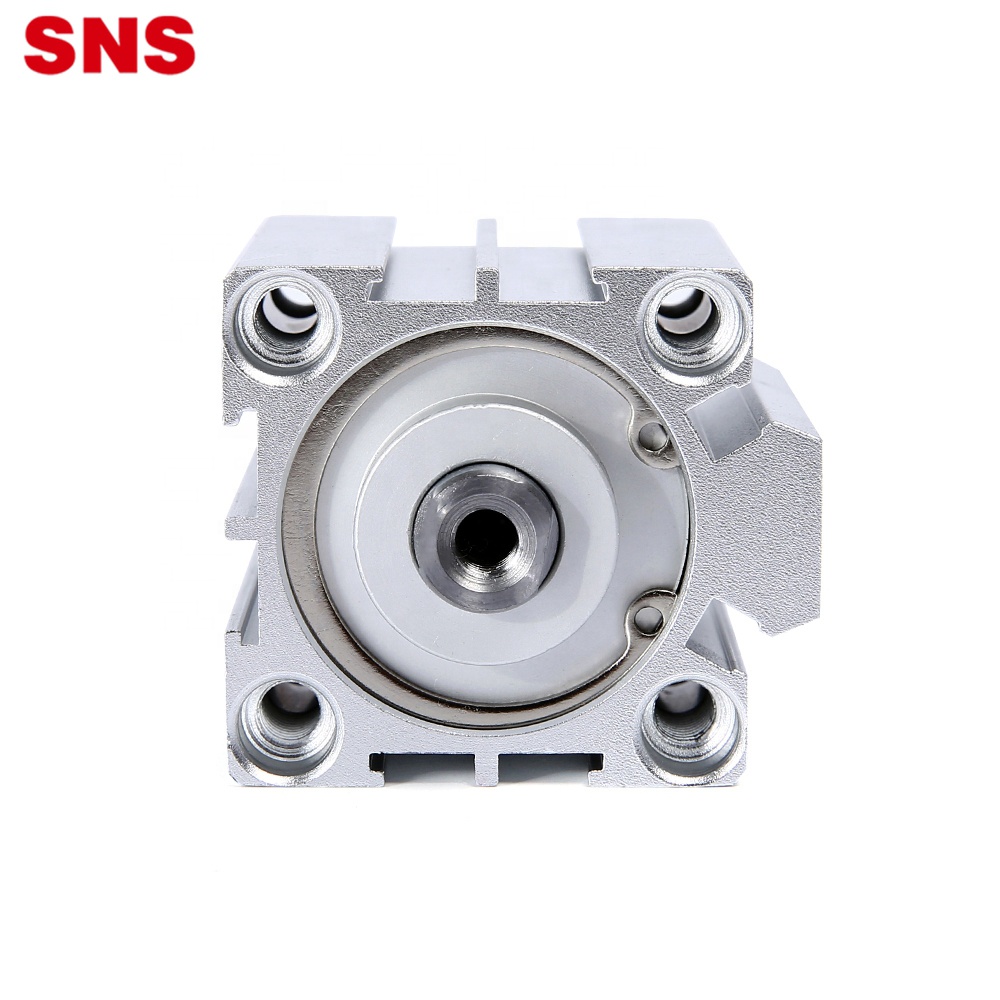

SNS SDA serija aluminijske legure dvostrukog/jednostrukog djelovanja tanki pneumatski standardni kompaktni zračni cilindar

Kratki opis:

Aluminijumska legura Standardna SDA serija kompaktnog dvosmjernog djelovanja. Oblici djelovanja uključuju jednostruko djelovanje na izvlačenje, jednostruko djelovanje na uvođenje, dvoosni tip složenog djelovanja, dvoosni kompozitni tip podesivog hoda.Oblik zuba na kraju šipke je konvencionalni unutrašnji zub, vanjski zub i bezubi.Tip pufera je zaptivač protiv sudara, koji može efikasno smanjiti udar na završni poklopac.

Kompaktni pneumatski cilindar za zrak s dvostrukim djelovanjem SDA ima
kompaktna struktura, koja može efikasno uštedjeti prostor za instalaciju.Cilindar sa utorom prekidača za magnetnu indukciju je pogodan za
ugradnja indukcijskog prekidača.Nakon obrade, unutrašnji prečnik cilindra ima veću otpornost na habanje i izdržljivost, što se može primeniti na zahteve visoke frekvencije.

Tanak i lagan: ukupna dužina cilindra je samo 1 / 2-1 / 3 dužine općeg cilindra pod uvjetom održavanja postojeće točnosti rada i vijeka trajanja proizvoda.Igrajte karakteristike da ste mršavi i lagani;jednostavan za instalaciju: koristite metodu ugrađene instalacije, bez ikakvih dodataka kako biste postigli zahtjeve za uštedu prostora;jednostavan za održavanje: koristite jednostavan način sastavljanja za dizajn, pogodan za montažu, rastavljanje i održavanje;jednostavnost magnetne kontrole: rezervišite otvor za montažu oko tela, tako da je magnetni prekidač izuzetno jednostavan za instalaciju, fiksiranje i podešavanje položaja;visoka preciznost i bez udarnog zvuka: unutrašnji nastavak prednjeg poklopca se koristi za povećanje preciznosti vođenja, a gumeni odbojnik je postavljen sprijeda i pozadi kako bi se eliminisao zvuk sudara klipa sa prednjim i zadnjim poklopcem.

Pošaljite nam email

Detalji o proizvodu

Oznake proizvoda

opis proizvoda

Veličina provrta (mm)	12	16	20	25	32	40	50	63	80	100
Acting Mode	Double Acting
Working Media	Cleaned Air
Radni pritisak	0,1~0,9 Mpa (kg/cm)
Proof Pressure	1,35 Mpa (13,5 kgf/cm)
Radna temperatura	-5~70℃
Buffering Mode	With
Port Size	M5		1/8				1/4		3/8
Materijal tijela	Aluminijumska legura

Veličina provrta (mm)	Standardni tip		Magnet Type		D	B1	E	F	G	K1	L	N1	O
Veličina provrta (mm)	A	C	A	C	D	B1	E	F	G	K1	L	N1	O
12	22	17	32	27	/	5	6	4	1	M3*0,5	10.2	6.3	M5*0,8
16	24	18.5	34	28.5	/	5.5	6	4	1.5	M3*0,5	11	7.3	M5*0,8
20	25	19.5	35	29.5	36	5.5	8	4	1.5	M4*0,7	16	7.5	M5*0,8
25	27	21	37	31	42	6	10	4	2	M5*0,8	17	8	M5*0,8
32	31.5	24.5	41.5	34.5	50	7	12	4	3	M6*1	22	9	G1/8
40	33	26	43	36	58.5	7	12	4	3	M8*1,25	28	10	G1/8
50	37	28	47	38	71.5	9	15	5	4	M10*1.5	38	10.5	G1/4
63	41	32	51	42	84.5	9	15	5	4	M10*1.5	40	11.8	G1/4
80	52	41	62	51	104	11	20	7	4	M14*1.5	45	13.5	G3/8
100	53	51	73	61	124	12	20	7	5	M14*1.5	55	17	G3/8

Veličina provrta (mm)	P1
12	Dvostrana: 6,5 Navoj M5*0,8 Prohodna rupa 4.2
16	Dvostrana: 6,5 Navoj M5*0,8 Prohodna rupa 4.2
20	Dvostrana: 6,5 Navoj M5*0,8 Prohodna rupa 4.2
25	Dvostrana: 8.2 Navoj M6*1.0 Prorez 4.6
32	Dvostrana: 8.2 Navoj M6*1.0 Prorez 4.6
40	Dvostrana: 10 Navoj M6*1,25 Prorez 6,5
50	Dvostrana: 11 Navoj M6*1,25 Prorez 6,5
63	Dvostrana: 11 Navoj M8*1,25 Prorez 6,5
80	Dvostrana: 14 Navoj M12*1,75 Prorez e:9,2
100	Dvostrana: 17,5 Navoj M14*12 Prorez 11.3

Veličina provrta (mm)	P3	R	S	T1	V	W	X	Y
12	12	4.5	/	16.2	6	5	/	/
16	12	4.5	/	19.8	6	5	/	/
20	14	4.5	2	24	8	6	11.3	10
25	15	5.5	2	28	10	8	12	10
32	16	5.5	6	34	12	10	18.3	15
40	20	7.5	6.5	40	16	15	21.3	16
50	25	8.5	9.5	48	20	17	30	20
63	25	8.5	9.5	60	20	17	28.7	20
80	25	10.5	10	74	25	22	36	26
100	30	13	10	90	25	22	35	26
