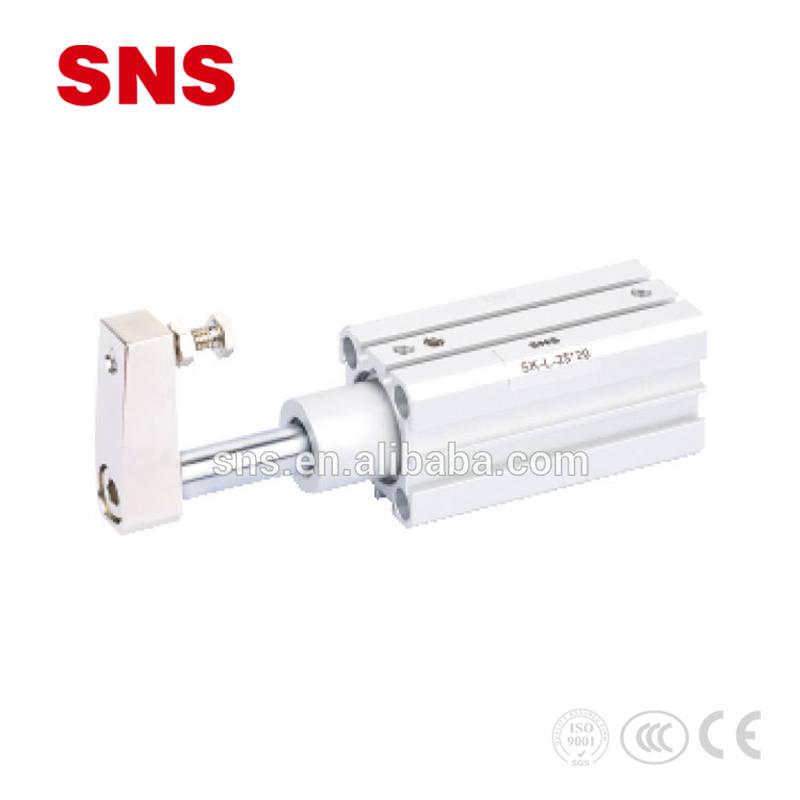

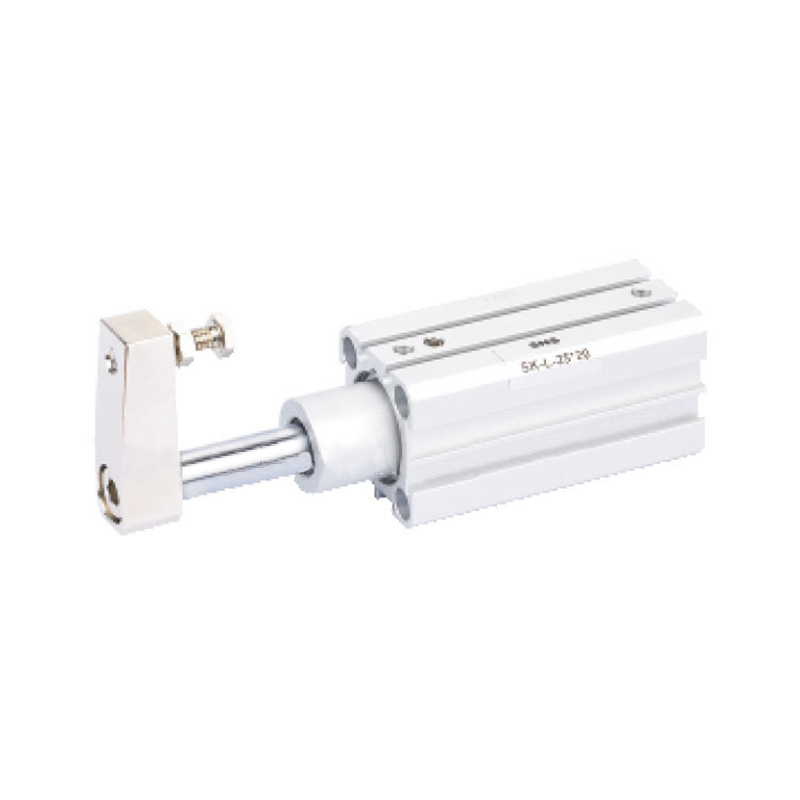

SNS SCR serija aluminijskih legura zakretne stezaljke klipni vazdušni cilindri Istaknuta slika

Vazdušni cilindri klipa SNS SCR od aluminijumske legure

Kratki opis:

1. Otpornost na koroziju: Vazdušni cilindar je izrađen od visokokvalitetnog aluminija, visoke čvrstoće, bez izobličenja, otpornosti na koroziju, dugog vijeka trajanja, izdržljivijeg.
2. Odličan zaptivni prsten: sa odličnim zaptivnim prstenom, vazdušni cilindar je visoke efikasnosti za sprečavanje curenja klipa, poboljšavajući performanse zaptivanja.
3. Široko se primjenjuje na automatsku opremu u lakoj industriji, hemijskoj industriji, tekstilnoj industriji, elektronskoj i mašinskoj industriji.

Pošaljite nam email

Detalji o proizvodu

Oznake proizvoda

opis proizvoda

Veličina provrta (mm)	A	B	C	D	E	F	G	H	I	J	K	L	M
Φ20	92.3	82.3	59.5	20.3	15.5	7.5	M5x0.8	51	35	9	4	12	M6×1,0×25 šesterokutni vijci
Φ25	93.6	83.6	61.2	20	15.5	8	M5x0.8	51	35	9	4	12	M6×1,0×25 šesterokutni vijcilts
Φ32	113	98	64	31	18.5	9	PT1/8	62.5	40	12.5	5.5	12.5	M8×1,25×40 Šestougaoni vijci
Φ40	114.8	99.8	66.5	30.3	18.5	10	PT1/8	62.5	40	12.5	5.5	12.5	M8×1,25×40 Šestougaoni vijci
Φ50	159.9	140.9	78.6	59.6	22	10.8	PT1/4	94	60	20	8	32	M10×1,5×50 šesterokutni vijci
Φ63	162.8	143.8	82.5	58.6	22	11	PT1/8	94	60	20	8	32	M10×1,5×50 šesterokutni vijci

Veličina provrta (mm)	N	N1	O	P	Q	R	S	T	U	V	ZE
Φ20	5	12	24	34	-	RupaΦ4.3, NitΦM5×0,8×6 dubina;Protočna rupaΦ7×5 dubina;(2-strana)	M8x1.25	15.9	8	19	12
Φ25	5	12	28	40	-	RupaΦ5.1, ThreadΦM6×1x8 Dubina;Protočna rupaΦ8x6 Dubina;(2-strana)	M8x1.25	15.9	10	24	12
Φ32	6.5	14	34	44	50	RupaΦ5.1, ThreadΦM6×1x8 Dubina;Protočna rupaΦ8x6 Dubina;(2-strana)	M10x1.5	19	10	30	16
Φ40	6.5	14	40	52	58	RupaΦ6.8, ThreadΦM8×1,25x10 Dubina;Protočna rupaΦ9.5x8 Dubina;(2-strana)	M10x1.5	19	12	30	16
Φ50	8	18	48	62	71	RupaΦ6.8, ThreadΦM8×1,25x10 Dubina;Protočna rupaΦ11x8.5 Dubina;(2-strana)	M12x1.75	25.3	12	39	20
Φ63	8	18	60	75	84.5	RupaΦ6.8, ThreadΦM8×1,25x10 Dubina;Protočna rupaΦ11x8.5 Dubina;(2-strana)	M12x1.75	25.3	12	50	20
