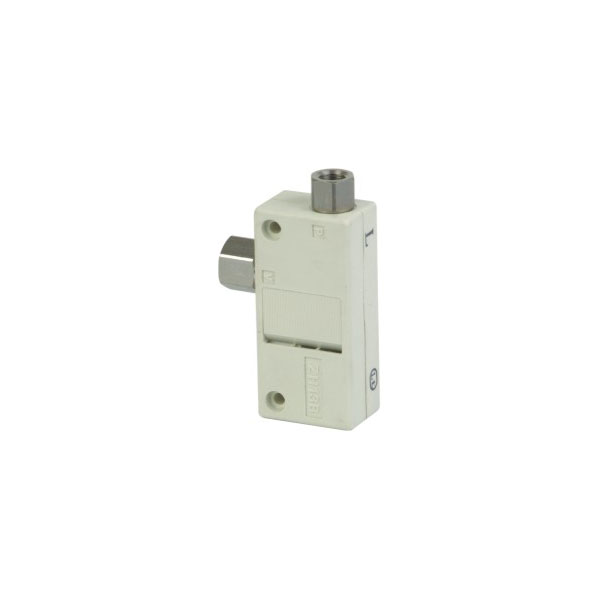

SNS ZH serija visokokvalitetne pneumatske aluminijske legure zračni vakuum ejektor vakuum generator Istaknuta slika
  • SNS ZH serija visokokvalitetnih pneumatskih aluminijskih legure zračni vakuum ejektor vakuum generator

SNS ZH serija visokokvalitetnih pneumatskih aluminijskih legure zračni vakuum ejektor vakuum generator

Kratki opis:

1. Brzi cevovod plug and play, više metoda ugradnje, mogu se dodati i instalirati, snažno usisavanje
2. mala težina / dug život
3. Široka primjena, snažna upotrebljivost, oprema za automatizaciju / industrija proizvodnje automobila / tekstilna industrija, farmaceutska industrija, itd.


Detalji o proizvodu

Oznake proizvoda

3.1

Šifra narudžbe

3,2 (2)

Tehnička specifikacija

Model ZH05B□

ZH07B□

ZH10B□

ZH13B□

ZH05B□

ZH07D□

ZH10D□

ZH13D□

ZH15D□

ZH18D□

ZH20D□
Prečnik mlaznice

0.5

0.7

1.0

1.3

0.5

0.7

1-0

1.3

1.5

1.8

20
Glavni tip

Box Type

Direktan tip cijevi
Max.Vacuum Degree SType

+88

+88
LType

+48

+48

+53
Max.Usisni protok SType

5

 12 24 40

5

 12 24 40 55

65

85
LType

8

 20 34

70

8

 20 34

70

75

110

 135
Potrošnja zraka SType

13

 23 46

78

13

 23 46

78

 95

150

 185
LType

13

 23 46

78

13

 23 46

78

 95

150

 185
Način povezivanja SUP

φ6/PT1/8

φ8/PT1/8

φ6/PT1/8

φ 8/PT1/8

φ10/PT1/4

φ12/PT3/8

φ12/PT3/8
VAC

φ6/PT1/8

φ10/PT1/4

φ6/PT1/8

φ10/PT1/4

φ12/PT3/8

φ16/PT1/2
EXH

-

-

φ6/PT1/8

 φ8/PT1/8

φ10/PT1/4

φ12/PT3/8

φ16/PT1/2
Materijal

Vani: ABS Unutrašnji: PA66

Dimenzija3.3

Model

 A φB C D E F

G

H

 I J φK L φM φN O

P
ZH05BS/L-06-06 60 6 22

16

 12.8

28

 5

47

 57 12.8 3.2 24 6 5.8 2 31
ZH07BS/L-06-06 60 6 22

16

 12.8

28

 5

47

 57 12.8 3.2 24 6 5.8 2 31
ZH10BS/L-06-06 63 6 23

18

 12.8 29 5

50

 60 12.8 3.2 26 6 5.8 2 32
ZH13B S/L-08-06 78 8 27.5 23 13.7

35

 7

61

 75 15.3 4.2 28 10 7.5 3 38.5

Dimenzija

3.4

Model

 A B C D E F

G

H

 I J

φK

 L M

φN

o

 p
ZH05B S/L -01-01 67.5

12

 16 PT1/8 29.5 12

28

5

 47 57

3.2

 31.5 PT 1/8 5.8

2

 38.5
ZH07B S/L-01-01 67.5 12 16 PT 1/8 29.5

12

28

5

 47 57

3.2

 31.5 PT 1/8 5.8

2

 38.5
ZH10B S/L-01-01 70.5 12 18 PT 1/8 30.5 12

29

5

 50 60

3.2

 33.5 PT 1/8 5.8

2

 39.5
ZH13B S/L -01-02 86.5

14

 23 PT 1/8 39 17

35

7

 61 75

4.2

 36.5 PT 1/4 7.8

3

 50

Box Type

3.5

Direktan tip cijevi

Model A B C D φE F φG H I φJ K L M φN

O

 P
ZH05D S/L-06-06-06 58.5 14.2 34 22 6

12.8

3.2

 12.8 12.8 6 24 21 7.8 6

17

 24
ZH07D S/L-06-06-06 61 14.2 34 22 6

12.8

3.2

 12.8 12.8 6 24 22 7.8 6

17

 24
ZH10D S/L-06-06-06 66/70 17.2 37 23 6

12.8

 4.2 12.8 13.7 6 26 24.5 9.6 8

20

 28
ZH13D S/L-08-10-10 74/79.5 20 42.5 27.5 8

13.8

 4.2 15.3 15.3 10 28 27 10.7 10

22

 30
ZH15DS/L -10-12-12 93.3 22.45 , 47 29.5 10

15.8

 4.2 15.8 15.3 12 31.5 32.8 12 12

27

 35
ZH18DS/L-12-12-12 114 21 41 30.5 12

15.8

3.5

 15.8 15.8 12 35.5 50 17 12 10 -
ZH20DS/L-12-16-16 124.6 26.8 46 32.7 12

15.8

3.5

17.2

17.2

 16 38.5 54.3 21.7 16

12

 -

Direktan tip cijevi

3.6

Model A B C D E F

G

φH

 I J K L M N 0 p
ZH05D S/L -01-01-01 73.5 12

12

 41.5 29.5

PT 1/8

12

3.2

 31.5 PT 1/8 28.5 PT1/8 14.2 7.8

17

 24
ZH07DS/L -01-01-01 76 12

12

 41.5 29.5 PT 1/8

12

3.2

 31.5 PT 1/8 29.5 PT 1/8 14.2 7.8

17

 24
ZH10DS/L -01-01-01 82/86 12

14

 44.5 30.5 PT 1/8

12

4.2

 33.5 PT 1/8 33 PT 1/8 17.2 9.6 20 28
ZH13D S/L-01-02-02 94.5/99.5 14

17

 54 39

PT 1/8

17

4.2

 36.5 PT 1/4 38.5 PT 1/4 20 10.7 22 30
ZH15DS/L -02-03-03 116.5 17

19

 58.5 41 PT 1/4

19

4.2

 43 PT3/8 44.5 PT3/8 22.5 12 27 35
ZH18D S/L-03-03-03 133 19

19

 52.5 42 PT3/8

19

3.5

 47 PT3/8 57.5 PT3/8 21 17

10

 -
ZH20D S/L-03-04-04 151.1 19

24

 61 47.7 PT3/8

24

3.5

 50 PT 1/2 69.3 PT1/2 26.8 22

12

 -
