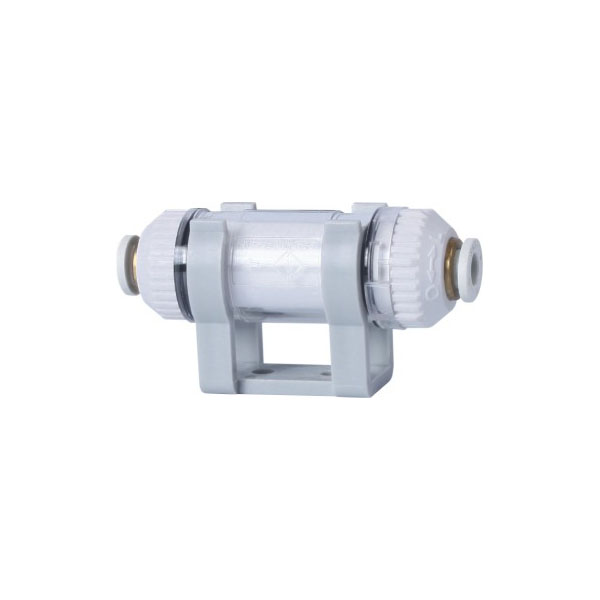

SNS ZFC serija visokokvalitetne pneumatske aluminijske legure vakuumski ejektor za zrak vakuum filter
Simbol
Šifra narudžbe
Tehnička specifikacija
| Model | ZFC100-04B | ZFC100-06B | ZFC200-06B | ZFC200-08B |
| Primjenjiva veličina cijevi (mm) | φ4 | φ6 | φ6 | φ8 |
| Protok l/min | 10 | 20 | 30 | 50 |
| Fluid | Vazduh/Azot | |||
| Raspon radnog pritiska | -100~0kPa | |||
| Preciznost filtera | 22:00 | |||
| Temperatura | 0-60℃ (nije zamrznuto) | |||
| Razlika pritiska filterskog elementa | 1.5bar | |||
| Primjenjiva cijev | Najlon, meki najlon, PU crijevo, vrlo meka U cijev | |||
| Filter Element | FC-100 | FC-200 | ||
Aplikacija
Dimenzija
| Mode | ZFC- 100-04B | ZFC- 100-06B | ZFC- 200-06B | ZFC- 200-08B |
| A | 53.2 | 53.2 | 67 | 67 |
| B | 9.1 | 9.1 | 15.5 | 15.5 |
| C | 30 | 30 | 34 | 34 |
| D | 14.1 | 14.1 | 17.5 | 17.5 |
| E | 10 | 10 | 14 | 14 |
| F | 18 | 18 | 22 | 22 |
| G | 11.6 | 11.6 | 15.6 | 15.6 |
| H | 19.5 | 19.5 | 23.1 | 23.1 |
| 1 | 23 | 23 | 27 | 27 |
| J | 20 | 20 | 24 | 24 |
| K | 29 | 29 | 35 | 35 |
| L | 4 | 6 | 6 | 8 |
