SNS pneumatska jedinica za tretman izvora zraka serije AW Regulator tlaka filtera zraka sa mjeračem Istaknuta slika

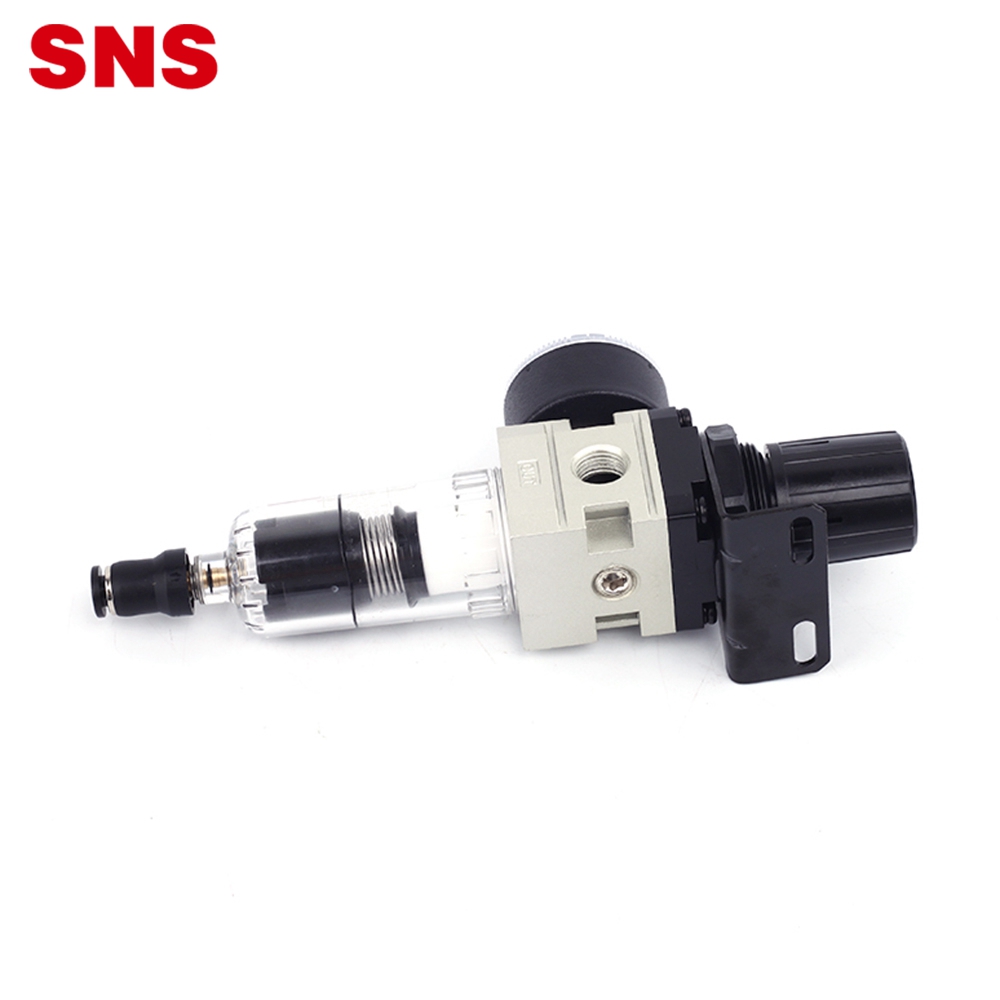

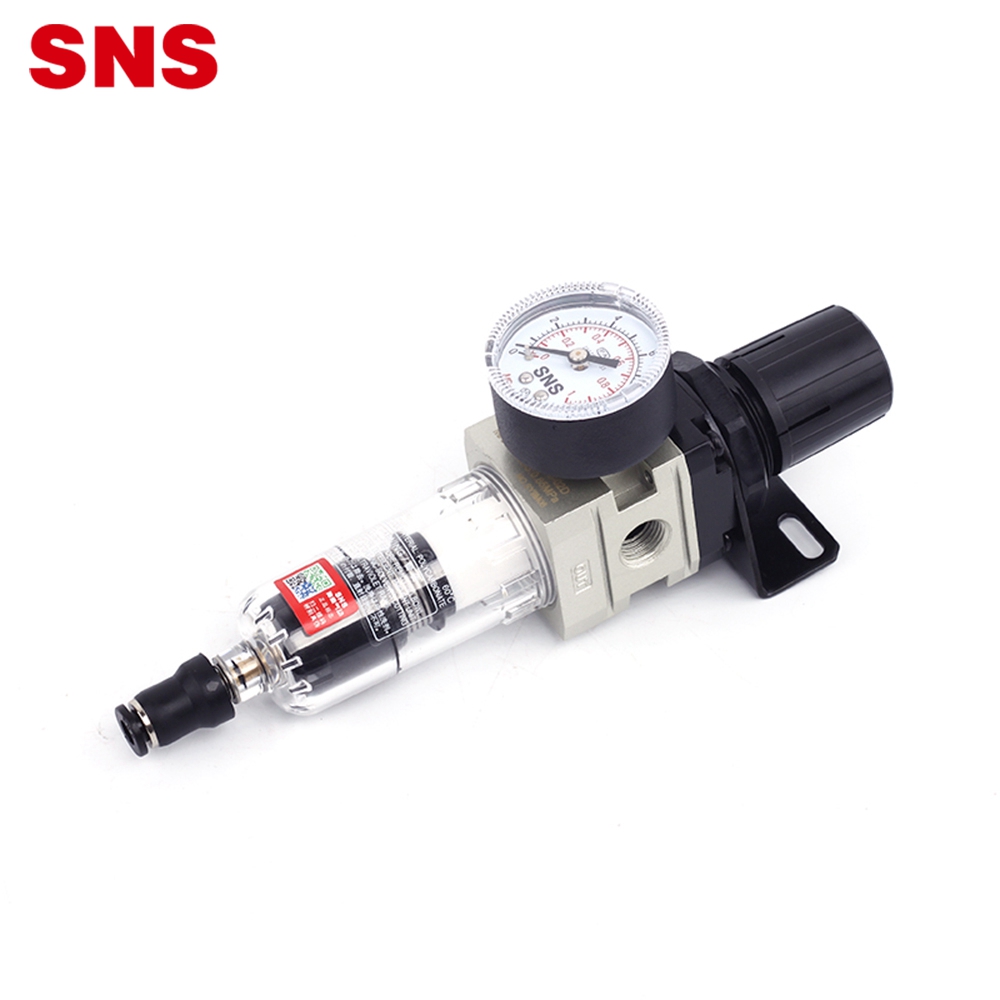

SNS pneumatski AW serija jedinica za tretman izvora zraka Regulator tlaka filtera zraka sa manometrom

Kratki opis:

Jedinice za tretman zraka serije AW imaju kompaktnu strukturu i jednostavnu instalaciju i korištenje.Mehanizam za samoblokiranje pritiska može spriječiti da vanjski pritisak poremeti podešeni tlak.Gubitak pritiska je mali, a efikasnost distribucije vode visoka.Na primjer, AW2000-01 je filter za regulaciju pritiska. 2000 Označava veličinu obrisa. 01 Označava da je prečnik njegove priključne cijevi PT1 / 8.

Pošaljite nam email

Detalji o proizvodu

Oznake proizvoda

Model	AW1000-M5	AW2000-01	AW2000-02	AW3000-02	AW3000-03	AW4000-03	AW4000-04	AW4000-06	AW5000-06	AW5000-10
Port Size	M5*0,8	PT1/8	PT1/4	PT1/4	PT3/8	PT3/8	PT1/2	G3/4	G3/4	G1
Veličina priključka za gange tlaka	M5*0,8	PT1/8	PT1/8	PT1/8	PT1/8	PT1/4	PT1/4	PT1/4	PT1/4	PT1/4
Nazivni protok (L/min)	100	550	550	2000	2000	4000	4000	4500	5500	5500
Working Media	Komprimirani zrak
Proof Pressure	1.5Mpa
Raspon regulacije	0.05~0.7Mpa	0,05~0,85Mpa
Temperatura okoline	5~60℃
Preciznost filtera	40 μm (normalno) ili 5 μm (prilagođeno)
Materijal karoserije	Aluminijumska legura

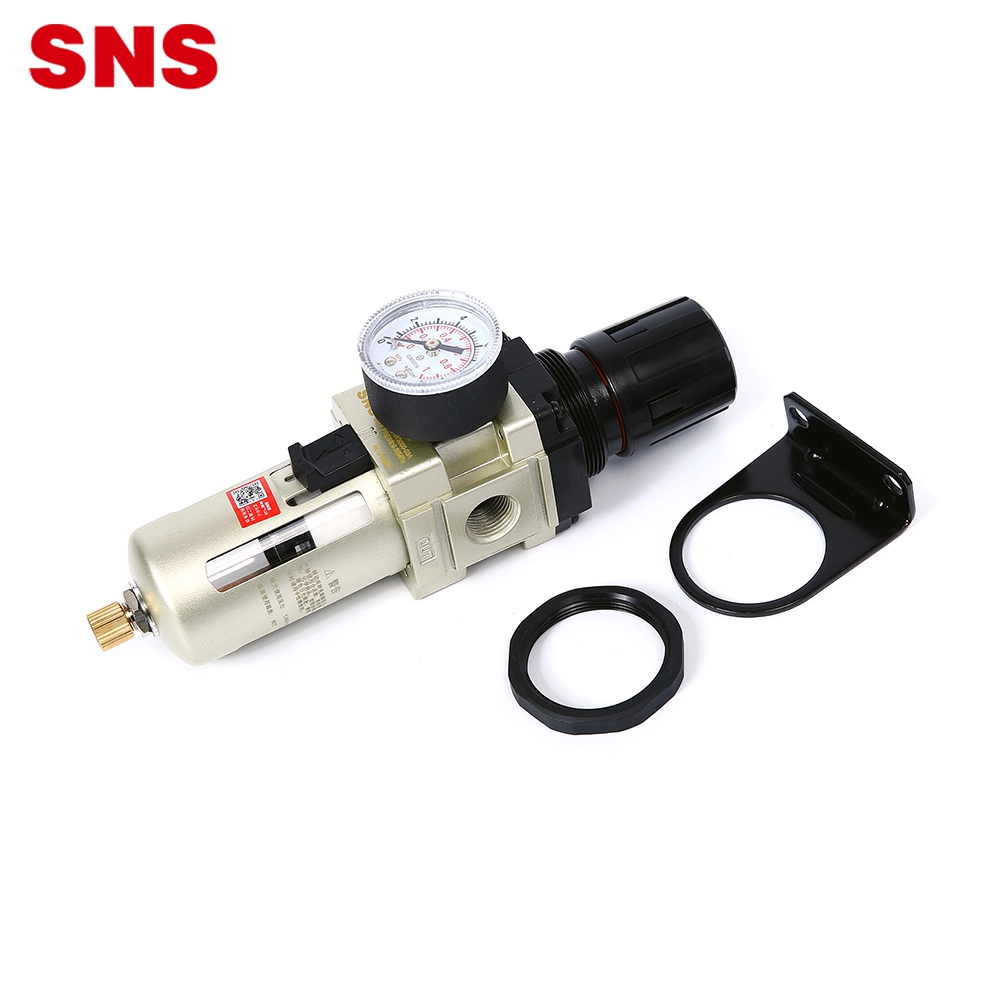

zagrada (jedan)	B120	B220		B320		B420

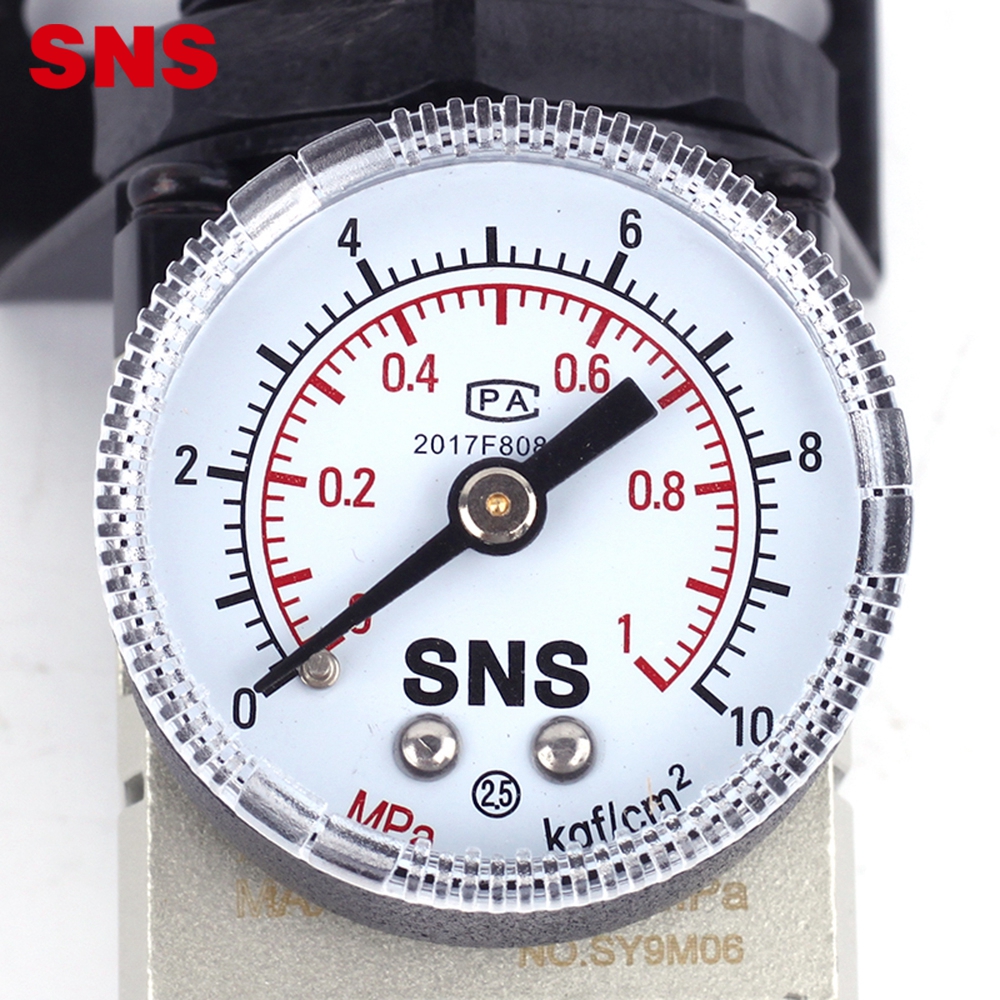

Pressure Gange	Y25-M5	Y40-01				Y50-02
Materijal	Materijal tijela	Aluminijumska legura
	Materijal čaše	PC
	Poklopac čaše	AW100~AW2000: bez AW3000~AW5000: sa (čelikom)

Model	Port Size	A	B	C	D	F	G	H	J	K	L	M	ΦN	P
AW1000	M5*0,8	25	109.5	50.5	25	25	38	30	4.5	6.5	40	2.0	20.5	28
AW2000	PT1/8,PT1/4	43	164.5	78	40	30	34	45	5.5	10.54	55	2.3	33.5	40
AW3000	PT1/4,PT3/8	53	211	92.5	53	41	41	46	6.5	8.0	53	2.3	42.5	56
AW4000	PT3/8,PT1/2	70	262.5	112	70	50	50	54	8.5	10.5	70	2.3	52.5	73
AW4000-06	G3/4	75	267	114	70	50	50	56	8.5	10.5	70	2.3	52.5	73
AW5000	G3/4,G1	90	345	115	90	50	70	62	9	12	70	2.3	52.5	73
