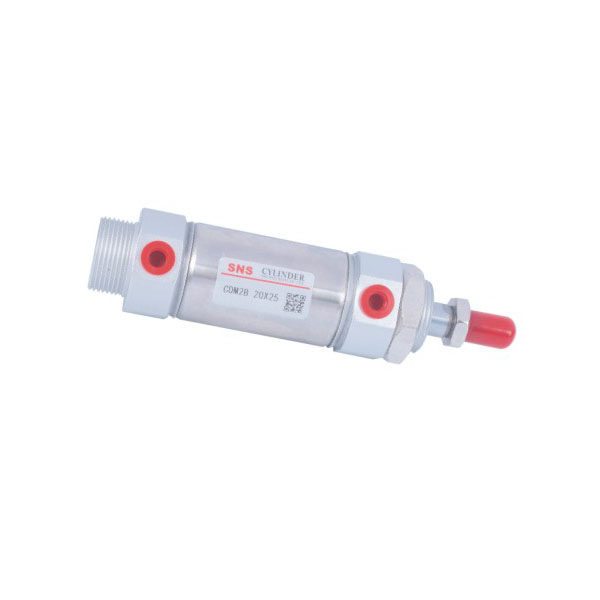

SNS CM2 serija od nehrđajućeg čelika dvostrukog/jednostrukog djelovanja mini tip pneumatski standardni zračni cilindar Istaknuta slika

SNS CM2 serija od nehrđajućeg čelika dvostrukog/jednostrukog djelovanja mini tip pneumatski standardni cilindar zraka

Kratki opis:

CDM2B serija Mali MINI pneumatski cilindar sa ravnim repom sa jednostrukim djelovanjem i povratom opruge ima dizajn dugog vijeka trajanja, koji se lako instalira;kompaktna, mala težina, odlične performanse otporne na prašinu, poseban dizajn zaptivnog prstena klipnjače, koji se može prilagoditi lošem radnom okruženju.
1. Dugotrajni dizajn.
2. Jednostavan za instalaciju.
3. Odlične performanse otporne na prašinu, poseban dizajn zaptivnog prstena klipnjače, može se prilagoditi lošem radnom okruženju.
4. Zaptivni prsten se može zameniti, značajno produžavajući životni vek ove serije cilindara.

Pošaljite nam email

Detalji o proizvodu

Oznake proizvoda

Šifra narudžbe

Tehnička specifikacija

Veličina provrta (mm)	¹⁶	20	25	32	40
Acting Mode	Double Acting
Working Media	Cleaned Air
Radni pritisak	0,1~0,9Mpa (1~9kgf/cm²)
Proof Pressure	1,35 Mpa (13,5 kgf/cm²)
Radna temperatura	-5~70℃
Buffering Mode	Bez
Port Size	M5	1/8			1/4
Materijal tijela	Nehrđajući čelik

Izbor prekidača senzora

Način/Veličina otvora	16	20	25	32	40
Prekidač senzora	CS1-F CS1-U CS1-S
Fiksna baza senzorskog prekidača	MA-16	MA-20	MA-25	MA-32	MA-40

Stroke Of Cylinder

Veličina provrta (mm)	standardni hod (mm)	Max.Stroke (mm)	Dozvoljeni hod (mm)
16	25 50 75 100 125 150 175 200	300	500
20	25 50 75 100 125 150 175 200 250 300	500	1000
25	25 50 75 100 125 150 175 200 250 300	500	1000
32	25 50 75 100 125 150 175 200 250 300	500	1000
40	25 50 75 100 125 150 175 200 250 300	500	1000

Dimenzija

Veličina provrta (mm)	A	A1	B1	B2	D	E	F	G	H	H1	H2
20	18	15.5	13	26	8	20	13	8	41	5	8
25	22	19.5	17	32	10	26	13	8	45	6	8
32	22	19.5	17	32	12	26	13	8	45	6	8
40	24	21	22	41	16	32	16	11	50	8	10

Veličina provrta (mm)	K	L	I	K	N	NA	P	S	ZZ	WA	WB
20	M8X1.25	M20X1.5	28	5	15	24	RC1/8	62	116	11.5	8.5
25	M10X1.25	M26X1.5	33.5	5.5	15	30	RC1/8	62	120	11.5	10
32	M10X1.25	M26X1.5	37.5	5.5	15	34.5	RC1/8	64	122	11.5	11.5
40	M14X1.5	M32X2.0	46.5	7	21.5	42.5	RC1/4	88	154	14	15
