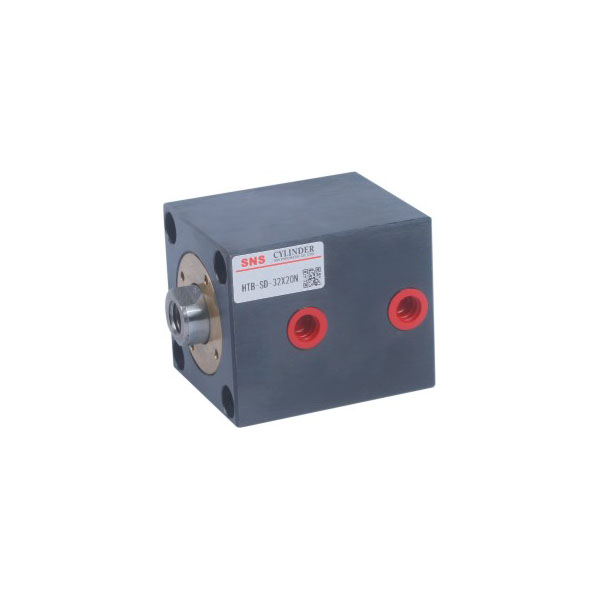

SNS HTB serija hidraulički pneumatski cilindar tankog tipa za stezanje Istaknuta slika

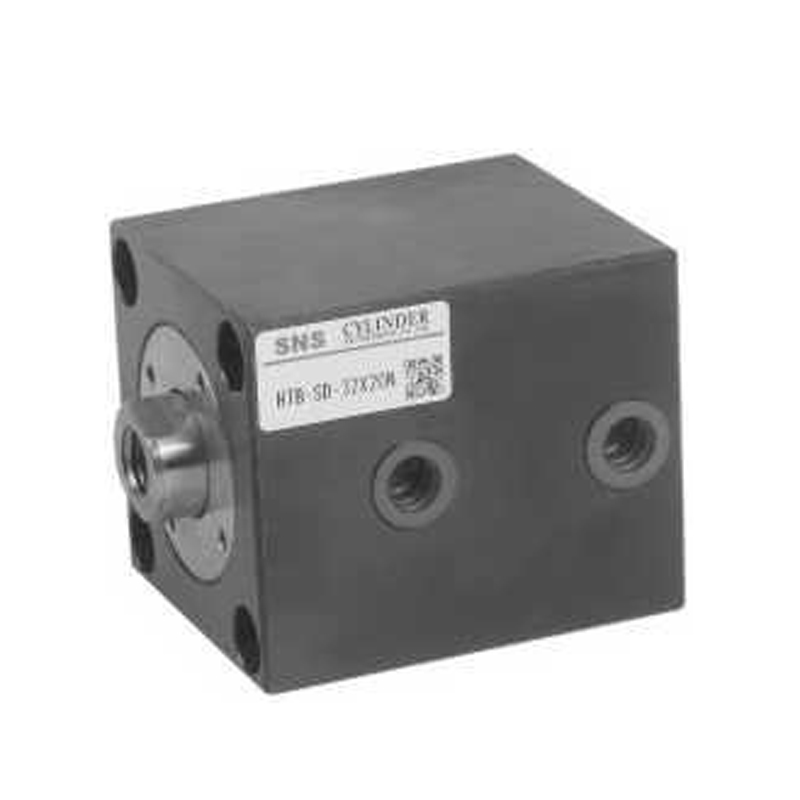

SNS HTB serija hidraulični pneumatski cilindar za stezanje tankog tipa

Kratki opis:

• Kompaktna konstrukcija za uštedu prostora.Idealno za primenu u ograničenom prostoru.
• Standardizovane specifikacije.Direktna instalacija bez potrebe za dodatnim priborom za uštedu troškova.
• Cilindar cilindar je izrađen od konstrukcijskog ugljičnog čelika.Unutrašnji zid je posebno obrađen, odlikuje se maksimalnom glatkošću i dugim vijekom trajanja.
• Aksijalni i bočni razdjelnik eliminiraju upotrebu cijevi za nadogradnju elegancije izgleda.

Pošaljite nam email

Detalji o proizvodu

Oznake proizvoda

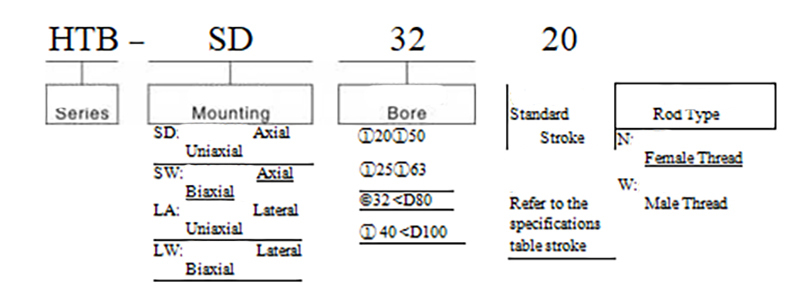

Šifra narudžbe

Performanse proizvoda
• Mala veličina, štedi prostor, najbolji izbor za ograničen prostor za instalaciju.
.Standardizirane specifikacije, instalirane direktno, bez drugih dodataka, za smanjenje troškova.
• Materijal tijela cilindra je ugljični čelik, unutrašnja stijenka specijalne obrade, površina glatka, dug vijek trajanja.
• Aksijalna, bočna ploča cijev za ulje za poboljšanje cjelokupnog izgleda.

Tehnička specifikacija
Montaža
Raspon radnog pritiska Raspon brzine
Raspon radne temperature Koristi saobraćaj
Actino mod
SD:；SW:SD:Uniaxial;SWBiaxial LA:：LW: LA:Uniaxial;LW: Biaxial 一 5-140 kg/c ~~ 8~100 mm/s
Standardno hidraulično ulje Dvostruko djelovanje Ugljični čelik

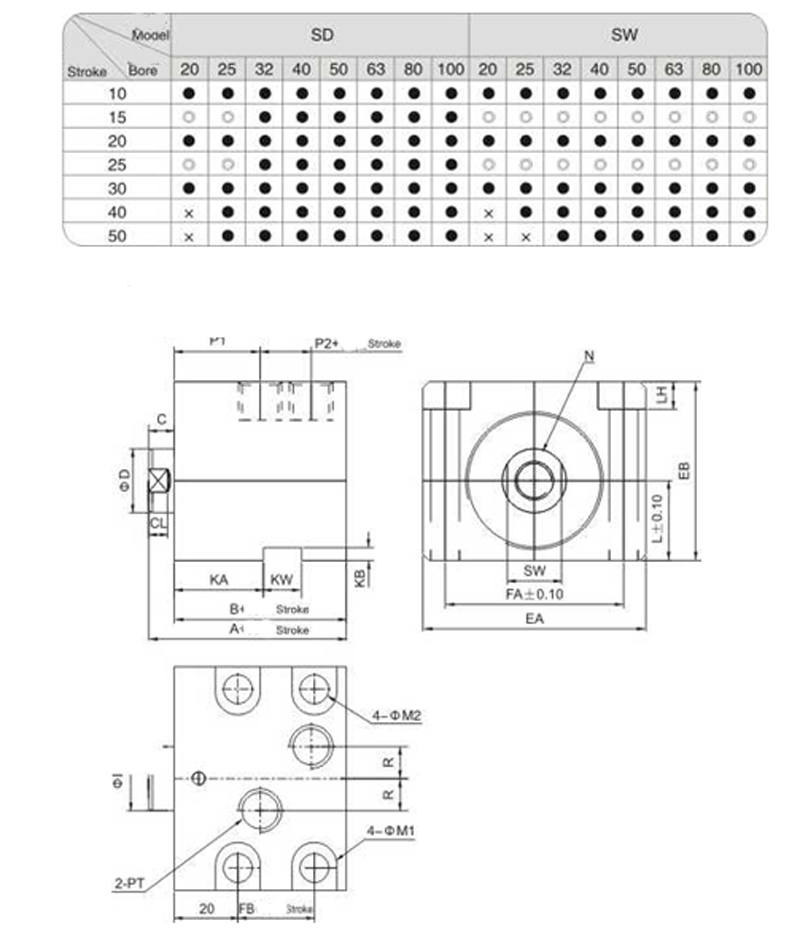

Dimenzija

Bore ABC						CL		D SW E EA					EB		FI FA			FB HK KA KB KW							M M1 M2		N W WL L LH								P1 P2 PT R
51	43	8	6	12	10		42				30					5.5	5.6					9				M8x 1.25 Dubina”		M10x1.25	20			22.5	11	ZG1/8		5
53	45	8	6	14	12		48				36					5.5	5.6					9				M10x1.5SDeplh15		M12x1.25	22			23	12	ZG1/8		5
64	54	10	7	20	17		62		70	56	47	56		24		6.5	6.8		28	4	12	11	14	9		M12x1.75^Deplh15		M16x1.5	25	25	9	28	14	ZG1/4		10
65	55	10	7	25	22		70		80	64	52	62		23		9	9		28	4	12	14	18	11		M16x2 Dubina 20		M22x1.5	30	29	11	28	15	ZG1/4		10
71	60	11	8	30	27		80		94	74	58	74		27		11	11		29	4	14	18	20	14		M20x2.5SDeplh25		M26x1.5	35	34	13	29.5	18	ZG1/4		10
80	67	13	10	35	32		94		114	89	69	90		32		13	13		31	4	16	20	24	16		M27x3 Dubina 35		M30x1.5	40	42	15	31	20	ZG3/8		10
95	78	17	14	45	41		114				86					15	15					22				M30x3.5 Deplh35		M39x 2	45			33	27	ZG3/8		15
99	82	17	14	50	47		134				102					17	18					26				M36x4 Deplh40		M48x 2	50			38	35	ZG3/8		15/
